Manual de utilizare – Diagnoză auto OBDII V410

1. Introducere

Dispozitivul OBDII V410 este un tester auto care permite citirea și ștergerea codurilor de eroare ale motorului, verificarea parametrilor în timp real și analiza stării mașinii.

Este compatibil cu majoritatea mașinilor:

•
  Benzină după 1996

•
  Diesel după 2003 în Europa


Dispozitivul funcționează plug-and-play, fără baterii sau conexiune la telefon – se alimentează direct din mașină.

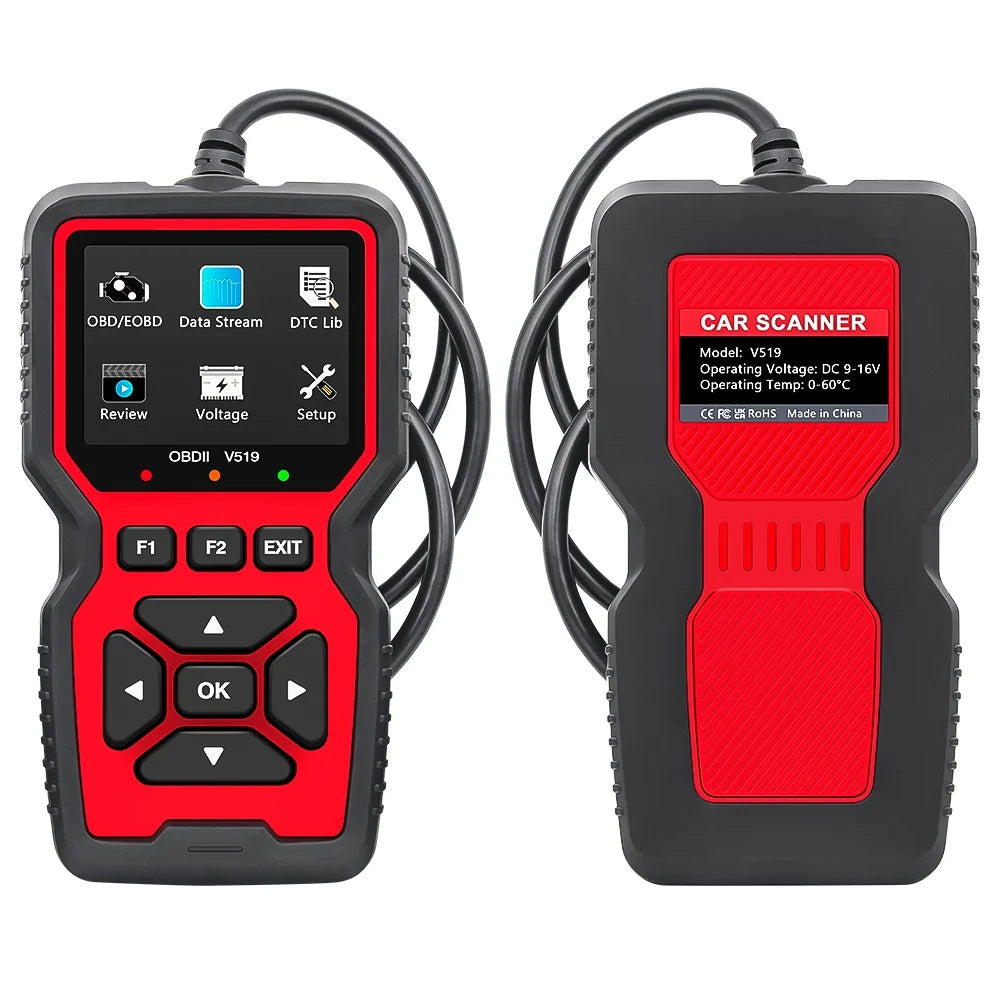

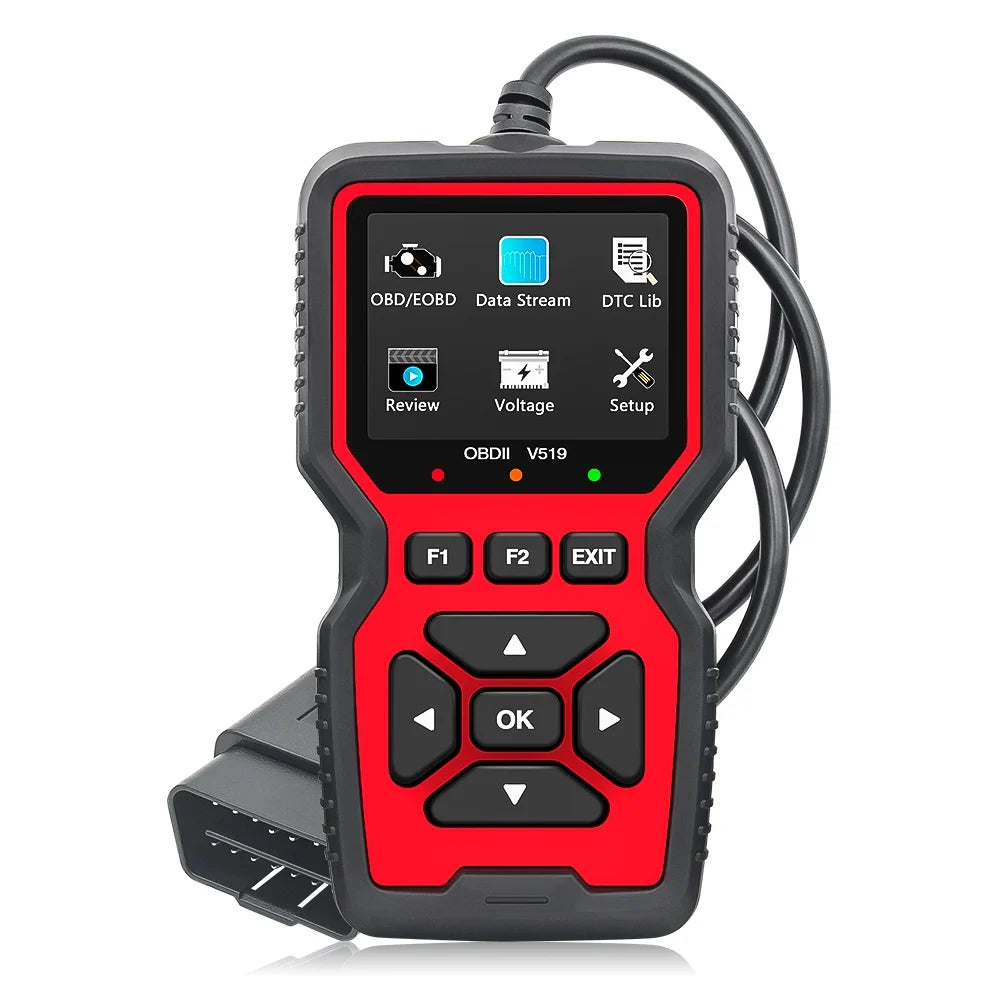

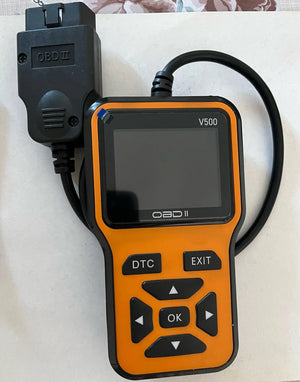

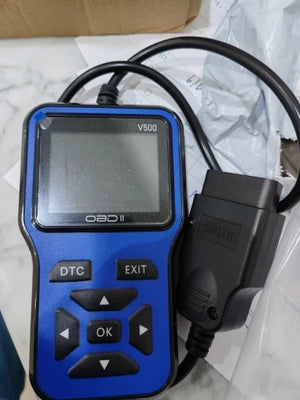

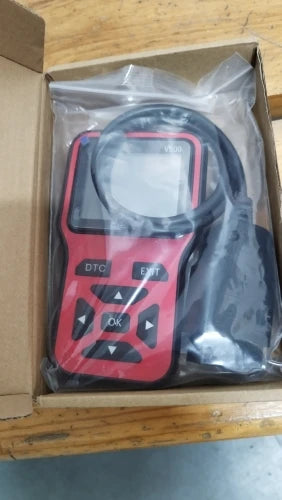

2. Componentele dispozitivului

Dispozitivul include:

1.
   Cablu OBD2 (conectare la mașină)

2.
   Display LCD

3.
   Buton DTC – citire coduri eroare

4.
   Buton I/M – verificare emisii

5.
   Buton EXIT – ieșire din meniu

6.
   Butoane sus/jos/stânga/dreapta – navigare

7.
   Buton OK – confirmare


3. Funcții principale

Testerul V410 oferă mai multe funcții utile:

✔ Citire coduri eroare motor (DTC)

✔ Ștergere coduri eroare

✔ Verificare martor Check Engine

✔ Date live de la senzori

✔ Freeze Frame Data (date salvate când apare eroarea)

✔ Test senzor oxigen

✔ Test sistem EVAP

✔ Verificare pregătire emisii I/M

✔ Verificare tensiune baterie

Aceste funcții ajută la identificarea rapidă a problemelor motorului.

4. Cum se folosește dispozitivul

Pasul 1 – Localizează portul OBD2

Portul OBD2 este de obicei:

•
  sub volan

•
  în partea stângă a bordului

•
  lângă pedale


Are 16 pini.

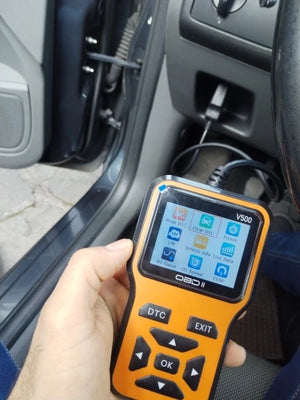

Pasul 2 – Conectează dispozitivul

1.
   Introdu cablul testerului în portul OBD2.

2.
   Pune contactul mașinii (poziția ON).

3.
   Testerul pornește automat.


Pasul 3 – Intră în meniul diagnoză

Pe ecran va apărea meniul principal.

Selectează:

OBD/EOBD → OK

5. Citirea codurilor de eroare

1.
   Intră în Read Codes

2.
   Apasă OK

3.
   Pe ecran apare codul (ex: P0300)


Exemplu coduri:

•
  P0300 – rateu motor

•
  P0171 – amestec prea sărac

•
  P0420 – catalizator


6. Ștergerea codurilor de eroare

1.
   Intră în Erase Codes

2.
   Apasă OK

3.
   Confirmă ștergerea


⚠️ Atenție

Dacă problema nu este reparată, codul va reapărea.

7. Vizualizarea datelor live

Intră în:

Live Data

Poți vedea parametri în timp real:

•
  turație motor (RPM)

•
  temperatură motor

•
  debit aer

•
  presiune combustibil

•
  poziție accelerație


8. Verificare emisii (I/M Readiness)

Această funcție arată dacă mașina este pregătită pentru:

✔ test emisii

✔ inspecție tehnică

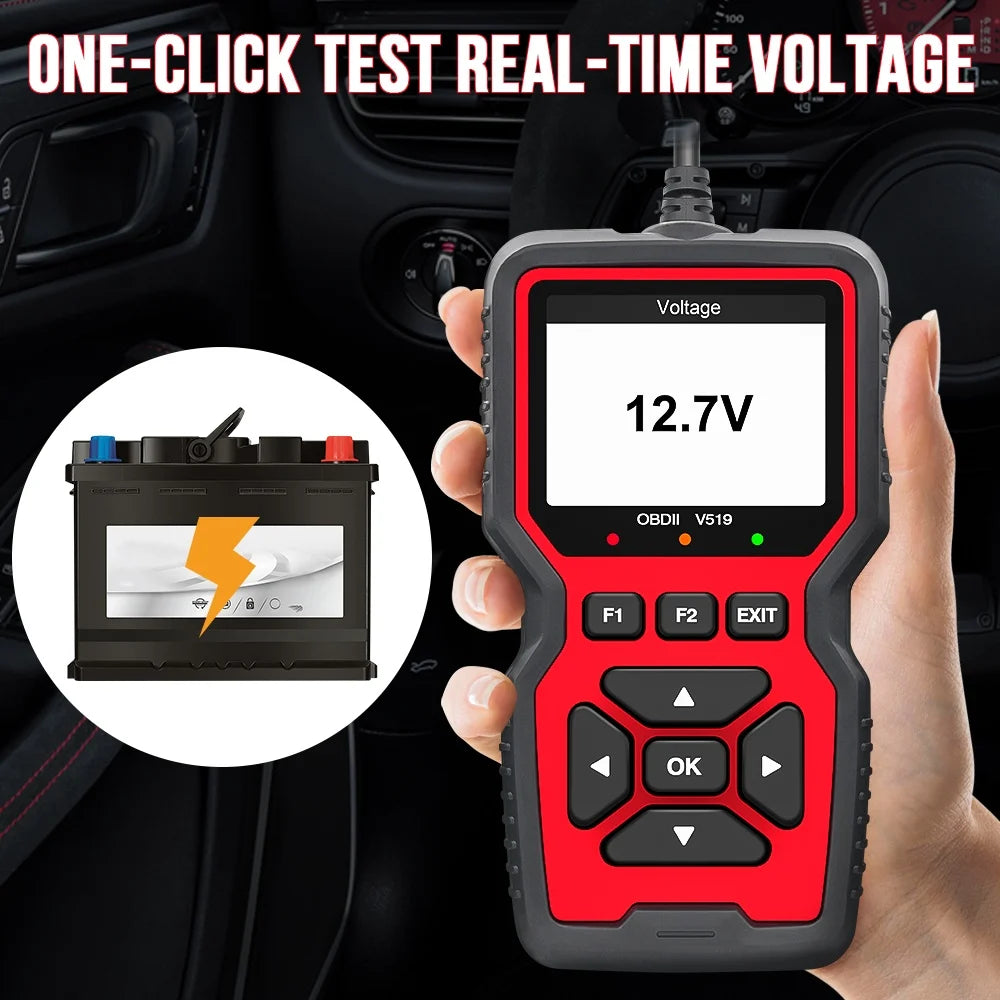

9. Test tensiune baterie

Selectează:

Voltage Test

Vezi tensiunea bateriei:

•
  12.6 V → baterie bună

•
  sub 12 V → baterie slabă


10. Setări dispozitiv

În Settings poți modifica:

•
  limba

•
  unitățile de măsură

•
  contrastul displayului


11. Probleme frecvente

Dispozitivul nu pornește

•
  verifică dacă contactul mașinii este pus

•
  verifică portul OBD


Nu citește mașina

•
  unele mașini foarte vechi nu suportă OBD2

•
  verifică dacă mașina este compatibilă


12. Sfaturi de utilizare

✔ Folosește testerul doar cu contactul pus

✔ Nu scoate cablul în timpul testului

✔ Nu expune dispozitivul la apă sau căldură excesivă

Coduri OBD2 frecvente – Motor

Sistem aprindere / rateuri

P0300 – Rateuri multiple detectate

P0301 – Rateu cilindrul 1

P0302 – Rateu cilindrul 2

P0303 – Rateu cilindrul 3

P0304 – Rateu cilindrul 4

Sistem combustibil

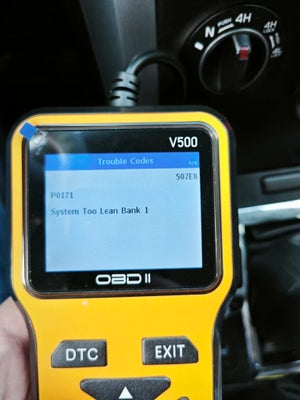

P0171 – Amestec combustibil prea sărac (Bank 1)

P0172 – Amestec combustibil prea bogat (Bank 1)

P0174 – Amestec prea sărac (Bank 2)

Senzori oxigen

P0130 – Defecțiune senzor oxigen

P0131 – Tensiune mică senzor oxigen

P0132 – Tensiune mare senzor oxigen

Catalizator

P0420 – Eficiență catalizator scăzută

Sistem admisie aer

P0100 – Defecțiune senzor debit aer (MAF)

P0101 – Performanță senzor MAF

P0102 – Semnal scăzut senzor MAF

Temperatură motor

P0115 – Defecțiune senzor temperatură lichid răcire

P0117 – Semnal scăzut senzor temperatură

Clapetă accelerație

P0120 – Defecțiune senzor poziție accelerație

P0121 – Interval incorect senzor accelerație

Sistem EVAP (vapori combustibil)

P0440 – Defecțiune sistem EVAP

P0442 – Scurgere mică în sistem EVAP

Alte coduri frecvente

P0500 – Defecțiune senzor viteză vehicul

P0560 – Tensiune sistem electric incorectă

Ce înseamnă prima literă

P – Motor / transmisie

B – Caroserie (airbag, climatizare)

C – Șasiu (ABS, direcție)

U – Comunicație între module

Exemplu cod

P0302

•
  P = Powertrain (motor)

•
  03 = sistem aprindere

•
  02 = cilindrul 2


👉 Rateu la cilindrul 2
